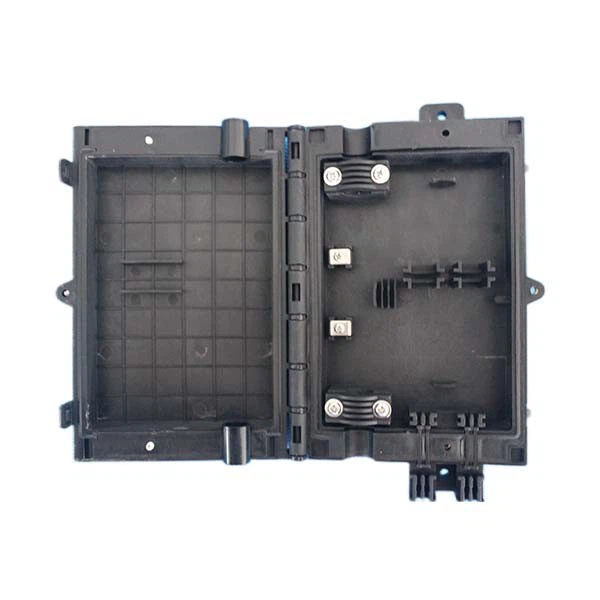

درزبندی مکانیکی بسته بندی درون خطی 96F

مدل: LPSC-F05
بسته شدن نوری درون خطی به طور گسترده در شبکه های فیبر نوری به عنوان وسیله ای برای فراهم کردن مکانی امن برای اتصال فیبر نوری و مدیریت کابل های نوری استفاده می شود که به عنوان جهت ورود و خروج کابل فیبر نوری به آن بسته شدن نوری افقی نیز گفته می شود. ، مکانیسم مهر و موم بسته شدن اپتیک درون خطی دارای 2 روش اصلی است، روش سنتی محکم پیچ که عملکرد قابل اعتماد و طولانی مدت روش گیره ضد آب و جدید سگک برای ساده کردن فرآیند نصب است.

ارسال درخواست

مدل: LPSC-F05

بسته شدن نوری درون خطی به طور گسترده در شبکه های فیبر نوری به عنوان وسیله ای برای فراهم کردن مکانی امن برای اتصال فیبر نوری و مدیریت کابل های نوری استفاده می شود که به عنوان جهت ورود و خروج کابل فیبر نوری به آن بسته شدن نوری افقی نیز گفته می شود. ، مکانیسم مهر و موم بسته شدن اپتیک درون خطی دارای 2 روش اصلی است، روش سنتی محکم پیچ که عملکرد قابل اعتماد و طولانی مدت روش گیره ضد آب و جدید سگک برای ساده کردن فرآیند نصب است.

برای اکثر موارد، بسته شدن نوری درون خطی یک راه حل ایده برای استقرار هوایی است زیرا طراحی خط مستقیم درگاه های کابل ورودی / خروجی با کابل های فیبر نوری یکسان است، که مطابقت کامل بین کابل فیبر نوری و بسته شدن نوری درون خطی در محیط هوایی را ایجاد می کند. ، چنین طراحی برای محیط نصب دیوار مناسب است.

بسته اپتیکال درون خطی مدل LPSC-F05 نسخه جدید طراحی برای کاربرد FTTx است، این بسته اپتیکال توسط مدیریت ادویه و قطره کابل فیبر نوری ترکیب شده است، دو طرف افقی این بسته اپتیک دارای 1 پورت کابل در هر طرف است و اجازه 1 را می دهد. یک قطعه کابل فیبر نوری تا قطر 16 میلی متر برای نصب و برای فرآیند اتصال، این بسته اپتیکال درون خطی قابلیت اتصال فیوژن فیبر نوری 4 قطعه را دارد و از نصب 4 قطعه آداپتور نوری SC سیمپلکس برای اتصال کابل دراپ پشتیبانی می کند. بسته شدن درون خطی طراحی معمولی است، نصب آسان برای انشعاب فیبر نوری به نقطه دسترسی.

مشخصات محصول

ابعاد بیرونی (HxD، میلی متر)	228×143×45
نوع آب بندی	مهر و موم مکانیکی
تعداد پورت های ورودی/خروجی	2 (1 در / 1 بیرون)
قطر کابل حلقه نوری (میلی متر)	Φ16 (حداکثر)
ظرفیت اتصال در هر سینی اتصال	4
حداکثر تعداد سینی ها	1
حداکثر ظرفیت اتصال (تک فیبر)	4
ظرفیت آداپتور pptic	4 عدد آداپتور SC سیمپلکس
مواد	امپیپی
رتبه IP	ای پی 55

پیکربندی محصول

خیر	نام	خیر	نام
1	جعبه روکش	7	اتصالات مهر و موم
2	سینی اسپلایس	8	نگهدارنده سینی اسپلایس
3	گیره کابل	9	پایه
4	گیره کابل	10	بلوک سگک

مطابق با استانداردها

دانلود: ITU-T L.13

Telcordia GR٪ 7b٪ 7b0٪ 7d٪ 7dCORE

UL 94

دستورالعمل نصب

آماده سازی قبل از عملیات

قبل از نصب، نوع جعبه ترمینال، مورد کابل و همه اجزا را بررسی کنید
تمام قطعات را برای نصب خشک و تمیز نگه دارید.
محیط کار را برای نصب تمیز (خشک و بدون گرد و غبار) و صاف نگه دارید.
در هنگام نصب باید از ابزار و ابزار استاندارد استفاده شود.

بهره برداری از کابل نوری

طول ژاکت کابل نوری 1.2 متر و کابل بریده نشده 0.5 متر یا 1.5 متر.
CSM (هسته تقویت شده) را به طول 5 سانتی متر برش دهید

فرآیند نصب

پیچ ها را با پیچ گوشتی باز کنید تا درب آن باز شود و گیره آن جدا شود.
پیچ های روی گیره کابل را باز کنید. کابل را وارد کنید و پیچ را محکم کنید.
پیچ های بست CSM را باز کنید، CSM را تعمیر کنید.
مجموعه سیم پیچ سینی اسپلایس را نصب کنید و فیبر باقی مانده را روی پایه بپیچانید. سپس دو آستین محافظ قرار دهید.
فیبر و ورودی را برای اتصال به آستین محافظ بکشید. دو آداپتور و پیگتیل را نیز قرار دهید

پایه.
پیگتیل را روی پایه و ورودی به آستین محافظ بپیچانید تا با فیبر به هم متصل شود. قسمت خالی پیگتیل را بردارید و محصول خروجی کابل قطره ای را در طرف دیگر آداپتور نصب کنید.
از همین روش برای ورودی کابل از طرف دیگر نیز استفاده کنید. CSM را ثابت کنید، فیبر باقی مانده را روی پایه بپیچانید، فیبر و ورودی را به آستین محافظ بکشید.
پیگتیل را روی پایه و ورودی به آستین محافظ بپیچانید تا با فیبر به هم متصل شود. قسمت خالی پیگتیل را بردارید و محصول خروجی کابل قطره ای را در طرف دیگر آداپتور نصب کنید.
فیبر را با کراوات نایلونی روی پایه ثابت کنید، درپوش را ببندید و محکم پیچ کنید. نصب کامل شد.
