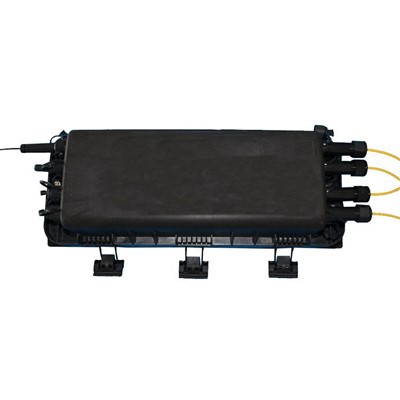

بسته شدن ترمینال نوری

شماره مدل: LPTC-03
LPTC{0}} نوع بسته شدن ترمینال نوری است که با 2 قطعه پورت کابل نوری برای ورودی کابل فیبر نوری تا قطر 12 میلی متر طراحی شده است و برای خروجی کابل قطره این بسته ترمینال نوری مجهز به 8 عدد است. قطعات آداپتور SC سیمپلکس ضد آب برای اتصال با کابل قطره نوع SC.

ارسال درخواست

شرح

شماره مدل	طبقه بندی
LPTC{0}}	بسته شدن ترمینال نوری (کانکتور ضد آب)

C03A-3

C03-2

برای هدف گیری تقاضای ارتقاء شبکه فیبر نوری و بهینه سازی بسته شدن نوری، بسته شدن ترمینال نوری راه حلی برای زیرساخت های نسل جدید فیبر نوری است، تخصص طراحی بسته شدن ترمینال نوری مجهز کردن آداپتور نوری ضد آب بر روی بسته نوری است. که بر نگهداری و اتصال سریع تأثیر می گذارد و خطر آسیب فیبر را در طول فرآیند نگهداری کاهش می دهد.

بسته شدن نوری مدل LPTC-03 نوعی درب ترمینال نوری است که با 2 قطعه پورت کابل نوری برای ورودی کابل فیبر نوری تا قطر 12 میلی متر طراحی شده است و برای خروجی کابل قطره این بسته شدن ترمینال نوری طراحی شده است. مجهز به 8 عدد آداپتور SC سیمپلکس ضد آب جهت اتصال با کابل دراپ نوع SC.

برای مدیریت کابل فیبر نوری، این بسته شدن ترمینال نوری تا حداکثر 48 هسته اتصال فیبر نوری را پشتیبانی می کند و قادر به نصب 1 عدد از تقسیم کننده PLC نوری 1x4 یا 1x8 است، طراحی مدیریت فیبر داخلی نیاز شعاع خمشی فیبر و تمام نوری را برآورده می کند. الیاف به درستی محافظت می شوند.

این بسته بندی با انتخاب مواد پلاستیکی با کیفیت عالی ساخته شده است و قابلیت محافظت در برابر عوامل محیطی مانند مقاومت در برابر اشعه ماوراء بنفش، ضربه و دما را دارد، ضمن اینکه این بسته اپتیک دارای استاندارد IP 65 می باشد که برای کاربردهای روی زمین و هوایی مناسب است.

مشخصات فنی

مورد	مشخصات فنی
ابعاد خارجی (میلی متر)	362 x 217 x 107 میلی‌متر
مواد مسکن	MPP
اشعه ماوراء بنفش (ساعت)	720 (ASTM G155)
نوع آب بندی	مکانیکی
تعداد پورت ها	2 پورت ورودی 8 پورت کابل قطره
حداکثر قطر کابل کابل حلقه (میلی متر)	Φ12
حداکثر قطر کابل کابل قطره (میلی متر)	Φ3.0
ظرفیت اتصال در هر سینی	24
حداکثر تعداد سینی	2
حداکثر ظرفیت اتصال (تک فیبر)	48
بارگیری آداپتور	آداپتور SC سیمپلکس 8 عددی ضد آب
درجه IP	65
دمای کار (درجه)	-40 تا مثبت 65 درجه
مقاومت عایق	بزرگتر یا مساوی 2X104MΩ

فرآیند نصب

1. کابل های برش نخورده را آماده کنید، بسته را باز کنید و بست کابل نوری و دوشاخه کابل حلقه را با پیچ گوشتی آزاد کنید.

2. کابل بریده نشده را با دوشاخه کابل حلقه بپوشانید. کابل را نصب کنید، CSM را روی بست CSM، کابل نوری را روی بست کابل و دوشاخه کابل حلقه را ببندید. فیبر باقیمانده را در پایین جعبه، کابل ورودی را در لوله بافر بپیچید و با کابل نایلونی ببندید. فیبر را داخل سینی اسپلایس بریزید.
احتیاط: اگر قطر کابل کمتر از 12 میلی متر است، از نوار آب بندی برای بزرگ کردن قطر آن استفاده کنید.

3. اسپلیتر 1x8 را روی نگهدارنده شکاف نصب کنید. فیبر ورودی اسپلیتر را با فیبر نوری و کانکتورهای خروجی روی آداپتورها وصل کنید. الیاف باقیمانده را در سینی اسپلایس بپیچید.

4. پیگتیل را با اتصال دهنده ها وصل کنید.

بازرسی آب بندی بسته

① اطمینان حاصل کنید که الیاف در سینی اسپلایس به طور منظم به هم متصل شده و نصب شده اند. شعاع خمش فیبر با الزامات فنی مطابقت دارد.
② دستگاه های ثابت داخلی سفت می شوند.
③ مقدار نوار آب بندی را در محدوده مناسب کنترل کنید.
④ اتصالات آب بندی به طور منظم و روان نصب شده است. اگر نه، آن را با نوار مهر و موم تراز کنید.

محیط برنامه های کاربردی

مورد	ارزش
دمای عملیات	-40 ºC- به اضافه 65ºC
دمای نصب	-10 ºC- به علاوه 50ºC
دمای ذخیره سازی	-45 ºC- به اضافه 65ºC
رطوبت نسبی	5 درصد -95 درصد

سینی اتصال نوری

تصویر سینی اسپلایس

ظرفیت

tray

12F (تک فیبر، 2 لایه)

سرویس

در صورت داشتن هرگونه سوال یا پیشنهاد، لطفا با تامین کننده محلی خود تماس بگیرید یا با ما تماس بگیرید. ما به موقع بهترین خدمات را به شما ارائه خواهیم داد.
