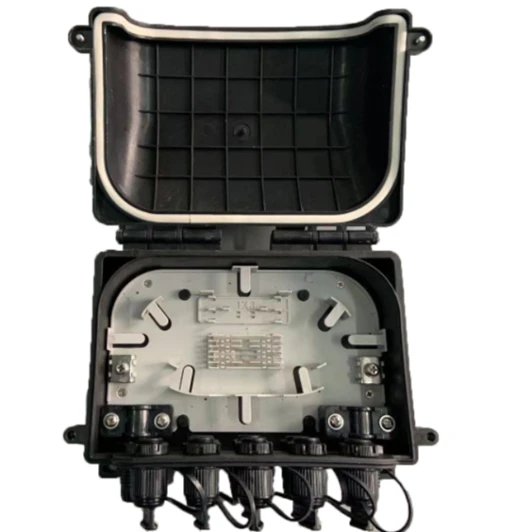

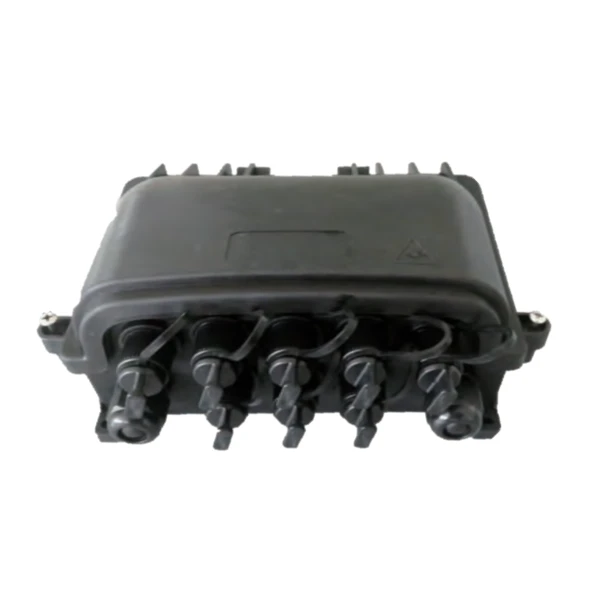

بسته شدن ترمینال از قبل اتصال

شماره مدل: LPTC-07
LPTC{0}}A دارای 2 ورودی و خروجی کابل نوری است و برای نصب روی دیوار، نصب به قطب و سایر روش‌های نصب مناسب است.

ارسال درخواست

چت کن

شرح

شماره مدل	طبقه بندی
LPTC{0}}	بسته شدن ترمینال پیش اتصال (کانکتور ضد آب)

بسته شدن ترمینال LPTC{0}} یک دستگاه پیش اتصال کابل است که می تواند برای اتصال و انشعاب کابل های نوری استفاده شود. دارای 2 ورودی و خروجی کابل نوری است و برای نصب دیواری، میله ای و سایر روش های نصب مناسب است. محصولات شرکت ما طوری طراحی شده اند که تحت تأثیر عوامل محیطی خارجی قرار نگیرند. این محصول دارای طیف گسترده ای از کاربردها، عملکرد آب بندی خوب و نصب راحت است. پوسته بیرونی از پلاستیک مهندسی با استحکام بالا ساخته شده است که در برابر پیری، خوردگی و دماهای بالا/پایین مقاوم است و از استحکام مکانیکی بالایی برخوردار است. ما به طور خستگی ناپذیری به تحقیق و توسعه تجهیزات اتصال ارتباطی اختصاص داده ایم و جعبه اتصال کابل نوری ما یک انتخاب قابل اعتماد برای اطمینان از کیفیت انتقال اطلاعات شما است.

مشخصات فنی

مورد	مشخصات فنی
ابعاد خارجی (میلی متر)	235 × 185 × 95 میلی متر
مواد مسکن	MPP
اشعه ماوراء بنفش (ساعت)	720 (ASTM G155)
نوع آب بندی	مکانیکی
تعداد پورت ها	2 پورت ورودی 8 پورت کابل قطره
حداکثر قطر کابل کابل حلقه (میلی متر)	Φ12
حداکثر ظرفیت اتصال (تک فیبر)	12
بارگیری آداپتور	آداپتور SC سیمپلکس 8 عددی ضد آب
اسپلیتر PLC	تقسیم کننده PLC 1x2، 1x4، 1x8، 1x16
درجه IP	65
شعاع انحنا	>30 میلی متر
دمای کار (درجه)	-40 تا مثبت 65 درجه
مقاومت عایق	بزرگتر یا مساوی 2X104MΩ

مطابق با استانداردها

دانلود: ITU-T L.201	الزامات عملکرد برای گره های نوری غیرفعال: بسته های مهر و موم شده برای محیط های بیرونی
Telcordia GR٪ 7b٪ 7b0٪ 7d٪ 7dCORE	الزامات عمومی برای بسته شدن اتصال فیبر نوری
UL 94(UL 94)	استاندارد برای آزمایش اشتعال پذیری مواد پلاستیکی برای قطعات در دستگاه ها و لوازم خانگی.
IEC-60529	درجات حفاظتی ارائه شده توسط محفظه ها (کد IP)

محیط برنامه های کاربردی

مورد	ارزش
دمای عملیات	-40 ºC- به اضافه 65ºC
دمای نصب	-10 ºC- به علاوه 50ºC
دمای ذخیره سازی	-45 ºC- به اضافه 65ºC
رطوبت نسبی	5 درصد -95 درصد

فرآیند نصب

I. آماده سازی

قبل از نصب، مدل، تعداد فیبرهای نوری و لوازم جانبی درب اتصال فیبر نوری را بررسی کنید.
قبل از نصب، تمام لوازم جانبی را خشک و تمیز نگه دارید.
محیط کاری تمیز (خشک و عاری از گرد و غبار) و صاف را حفظ کنید.
در فرآیند نصب باید از تجهیزات و ابزار استاندارد استفاده شود.

II. جابجایی کابل فیبر

غلاف بیرونی کابل فیبر را به طول 1.2 متر بردارید. کابل فیبر را در 0.5 متر یا 1.5 متر قطع نکنید (شکل 3 را ببینید).
عضو استحکام کابل فیبر را به طول 5 سانتی متر ببرید.

نکات: ① فیبر نوری آسیبی ندیده است. ② اگر فیبر نوری آسیب دیده باشد، قسمت آسیب دیده باید قطع شود و فیبر نوری جدید باید جدا شود.

III. دستورالعمل فرآیند نصب

کابل فیبر بریده را آماده کنید.
از یک پیچ گوشتی متقاطع برای باز کردن پیچ های ثابت در بسته استفاده کنید.
محصول را باز کرده و از یک پیچ گوشتی برای باز کردن پیچ های ثابت گیره کابل فیبر استفاده کنید.
کابل فیبر بریده شده را داخل جعبه قرار دهید، عضو استحکام و گیره کابل فیبر را محکم کنید، فیبر نوری باقیمانده را با استفاده از زیپ ببندید و آن را به خوبی داخل جعبه بپیچید. فیبر نوری را به نگهدارنده فیوژن اسپلایسر وارد کنید و منتظر اتصال فیوژن با انتهای ورودی شکاف باشید.
فیبر نوری را با انتهای ورودی اسپلیتر فیوز کنید و انتهای خروجی اسپلیتر را داخل کانکتور قرار دهید.
پس از اتمام اتصال فیوژن، فیبر پیگتیل را با کانکتور تراز کنید، از یک کانکتور سریع استفاده کنید و مجموعه را در محفظه کانکتور قرار دهید.

IV. آب بندی جعبه

نصب سینی ذخیره سازی فیبر نوری باید مرتب باشد و شعاع خمشی مسیریابی فیبر باید الزامات را برآورده کند.
بست های داخلی باید سفت شوند.
مقدار نوار آب بندی باید معقول باشد.
نوار آب بندی باید به طور مسطح در شکاف مربوطه درب اتصال قرار گیرد.
